Vision Measurement System
DWX3D Solutions
ระบบวัดขนาดพัสดุอัตโนมัติด้วยกล้อง 3D
วางพัสดุ ยิงบาร์โค้ด จบใน 3 วินาที — ระบบวัด กว้าง × ยาว × สูง และอ่านน้ำหนักอัตโนมัติ พร้อมบันทึกภาพและส่งข้อมูลเข้าระบบปลายทาง ออกแบบมาเพื่อไลน์คัดแยกพัสดุที่ต้องการความเร็วและความแม่นยำสูง
เลือกรุ่นที่เหมาะกับหน้างาน
MODEL LITEเริ่มต้นระบบวัดอัตโนมัติ
- ✔️ วัดได้ภายใน 3 วินาที
- ✔️ ความคลาดเคลื่อนด้านละ 5–10 มม. ความละเอียด ±5 มม.
- ✔️ รองรับชิ้นงานต่ำสุด 10×10×10 มม. สูงสุด 1200×1000×800 มม.
- ✔️ โครงยึดกล้องแบบเฟรมมาตรฐาน
- ✔️ สื่อสารผ่าน REST API / Webhook ได้เต็มรูปแบบ
- ✔️ เหมาะกับสถานีวัดประจำจุด ปริมาณงานทั่วไป
MODEL PROสำหรับไลน์งานเข้มข้นและชิ้นงานใหญ่
- ✔️ วัดได้ภายใน 3 วินาที
- ✔️ ความคลาดเคลื่อนด้านละ 5–10 มม. ความละเอียด ±5 มม.
- ✔️ รองรับชิ้นงานต่ำสุด 10×10×10 มม. สูงสุด 2000×1200×1000 มม.
- ✔️ หัวกล้องแบบแขนยื่น ติดตั้งกะทัดรัด
- ✔️ สื่อสารผ่าน REST API / Webhook ได้เต็มรูปแบบ
- ✔️ เหมาะกับไลน์คัดแยก/สายพานที่ทำงานต่อเนื่อง
ความสามารถของระบบ
วางแล้ววัด — ไม่ต้องกรอกตัวเลข
กล้อง 3D จับพัสดุบนแท่นวางอัตโนมัติ ตัวเลขกว้าง/ยาว/สูงแสดงแบบเรียลไทม์ ยิงบาร์โค้ดเพื่อยืนยันและส่งข้อมูลได้ทันที จอเขียวพร้อมเสียงยืนยันเมื่อสำเร็จ
ปรับเทียบง่าย แม่นยำเสมอ
หน้า Calibrate จับพื้นหลังและปรับเทียบด้วยกล่องมาตรฐานได้เอง ระบบคำนวณตัวคูณแก้ค่าให้อัตโนมัติ ดูแลความแม่นยำได้โดยไม่ต้องพึ่งช่างภายนอก
ค้นหารูปย้อนหลังด้วยรหัสพัสดุ
หน้า Search และ Gallery ค้นรูปการวัดจากรหัสพัสดุ ดูภาพเต็มพร้อมขนาดที่วัดได้และวันเวลาที่ประทับบนรูป ใช้เป็นหลักฐานอ้างอิงเมื่อมีข้อโต้แย้ง
ดูแลระบบจากระยะไกล
หน้า Storage แสดง CPU / Memory / Disk แบบเรียลไทม์ พร้อมแจ้งเตือนสีเมื่อพื้นที่ใกล้เต็ม ตั้งค่าและรีบูตเครื่องได้จากหน้าเว็บ
เชื่อมต่อระบบของคุณด้วย REST API
ทั้ง Model LITE และ PRO สั่งวัดและดึงข้อมูลผ่าน HTTP API ได้เต็มรูปแบบ พร้อม External API แบบ API Key และ Webhook ส่งผลวัดพร้อมรูปเข้าระบบ WMS/TMS ของคุณอัตโนมัติ
เรียลไทม์บนเว็บเบราว์เซอร์
ค่าวัดอัปเดตสดทุก 100 มิลลิวินาทีผ่าน Server-Sent Events และภาพสดจากกล้องแบบ MJPEG — ฝังลงหน้าจอระบบอื่นได้โดยไม่ต้องติดตั้งโปรแกรมเพิ่ม
ภาพติดตั้งจริง

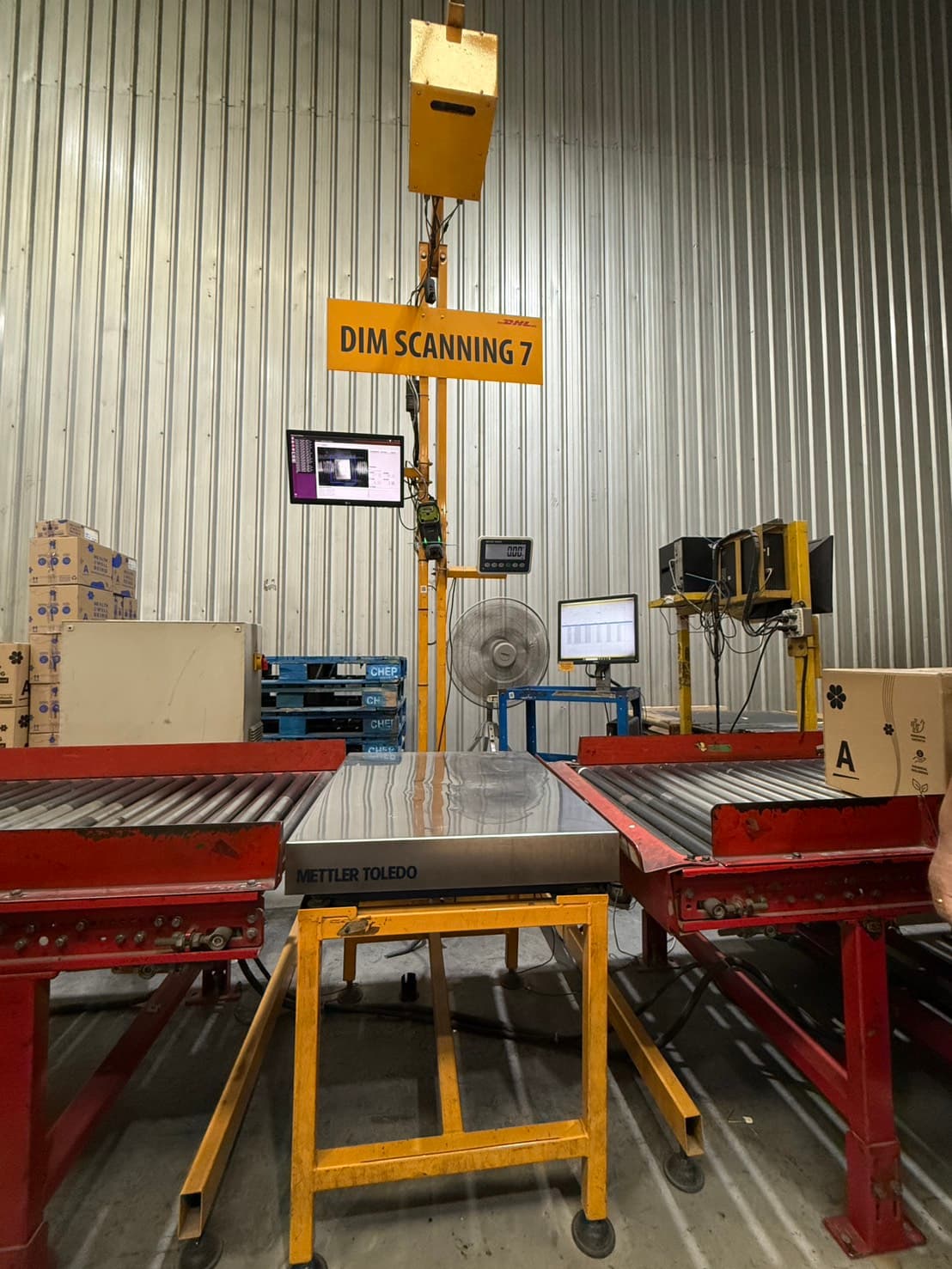

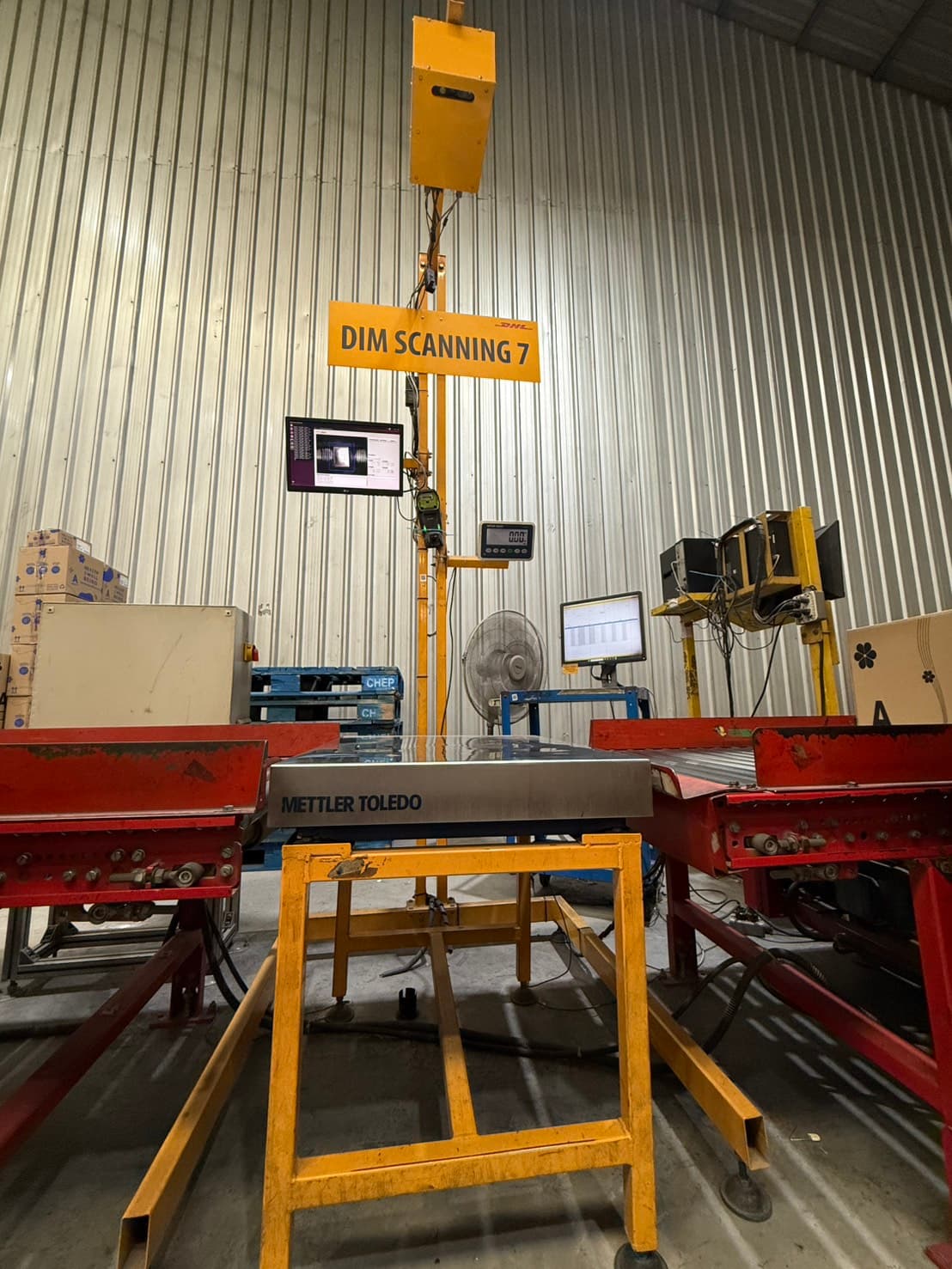

Model LITE — สถานีวัดบนไลน์คัดแยก

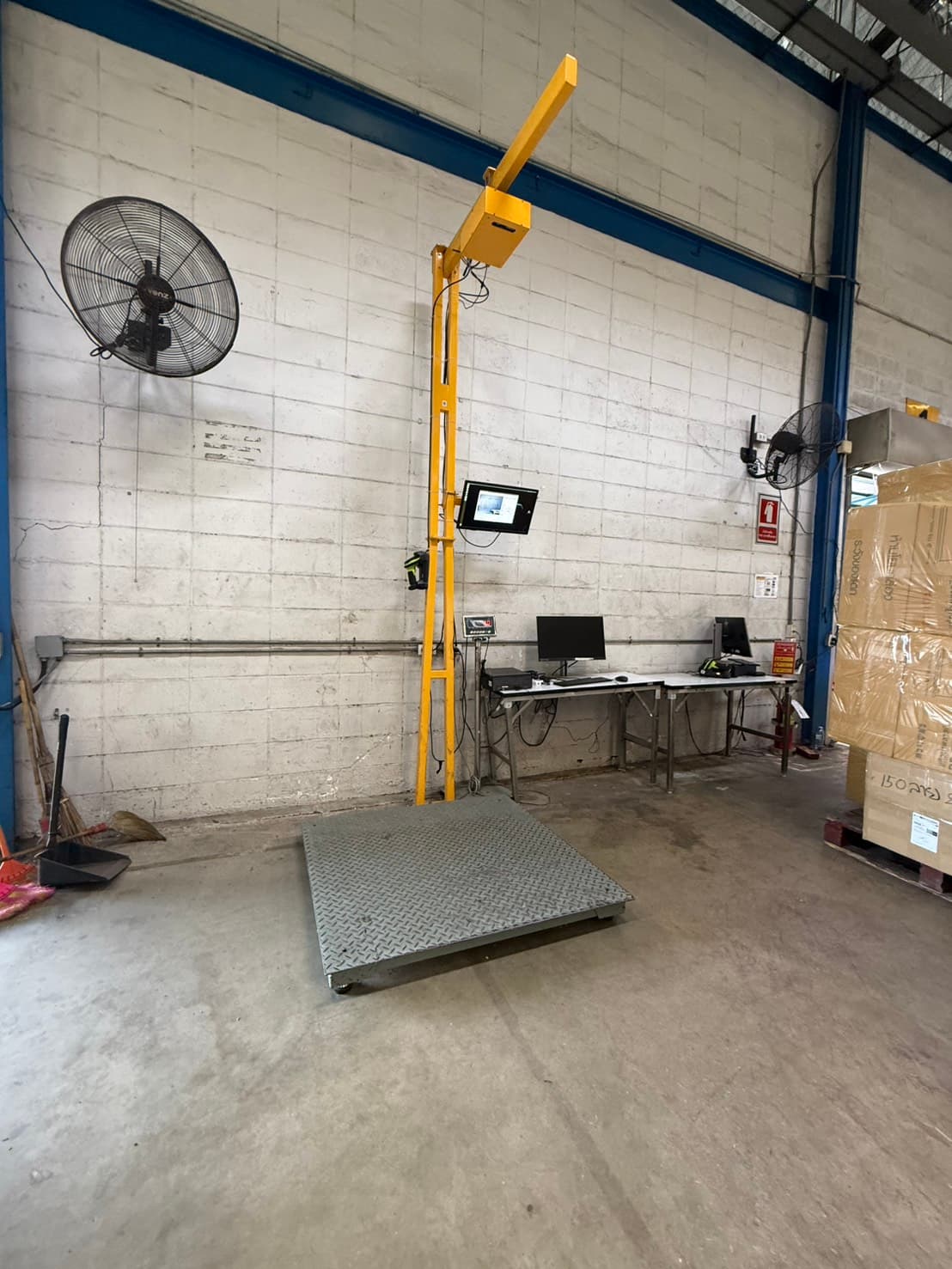

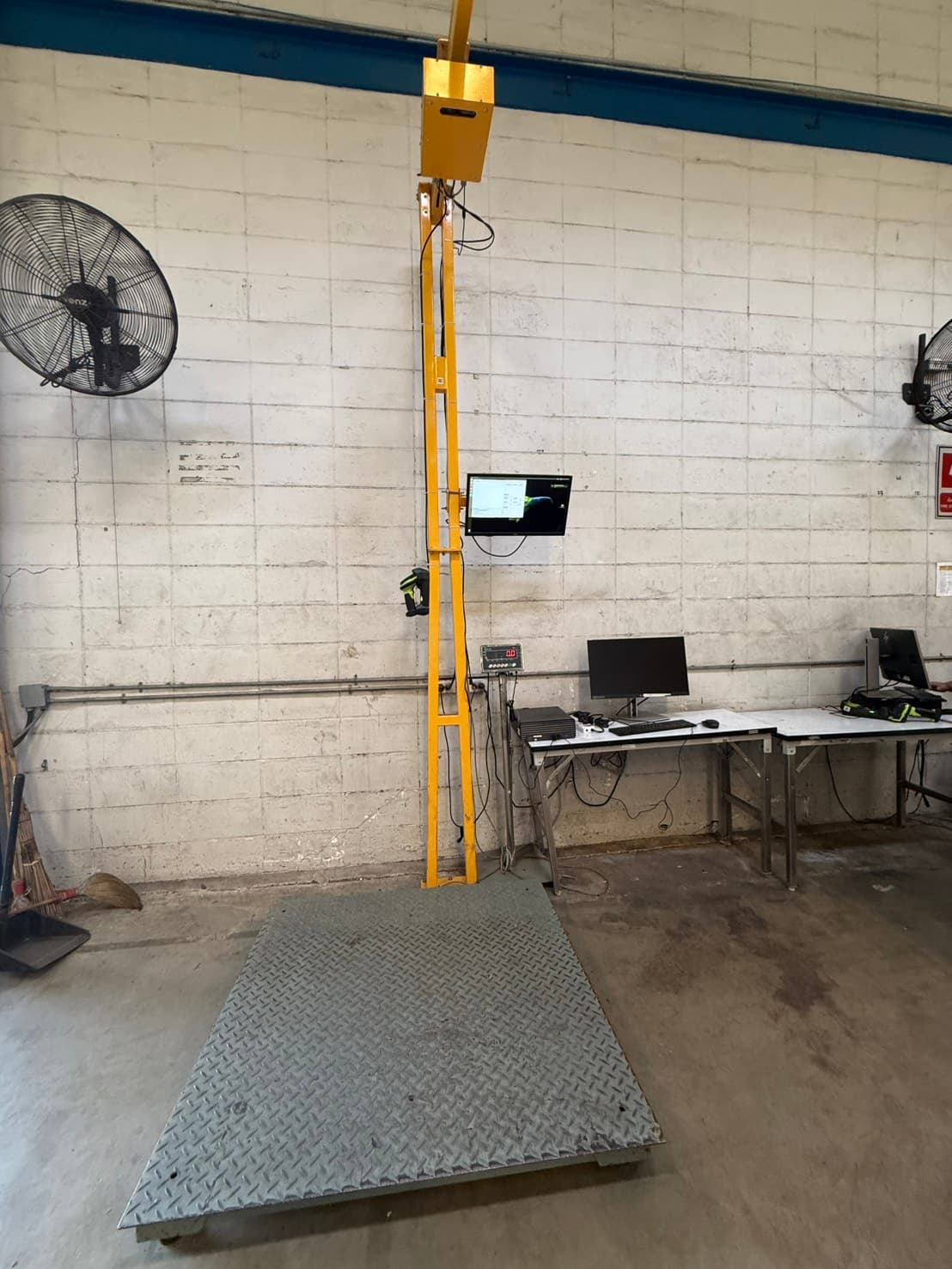

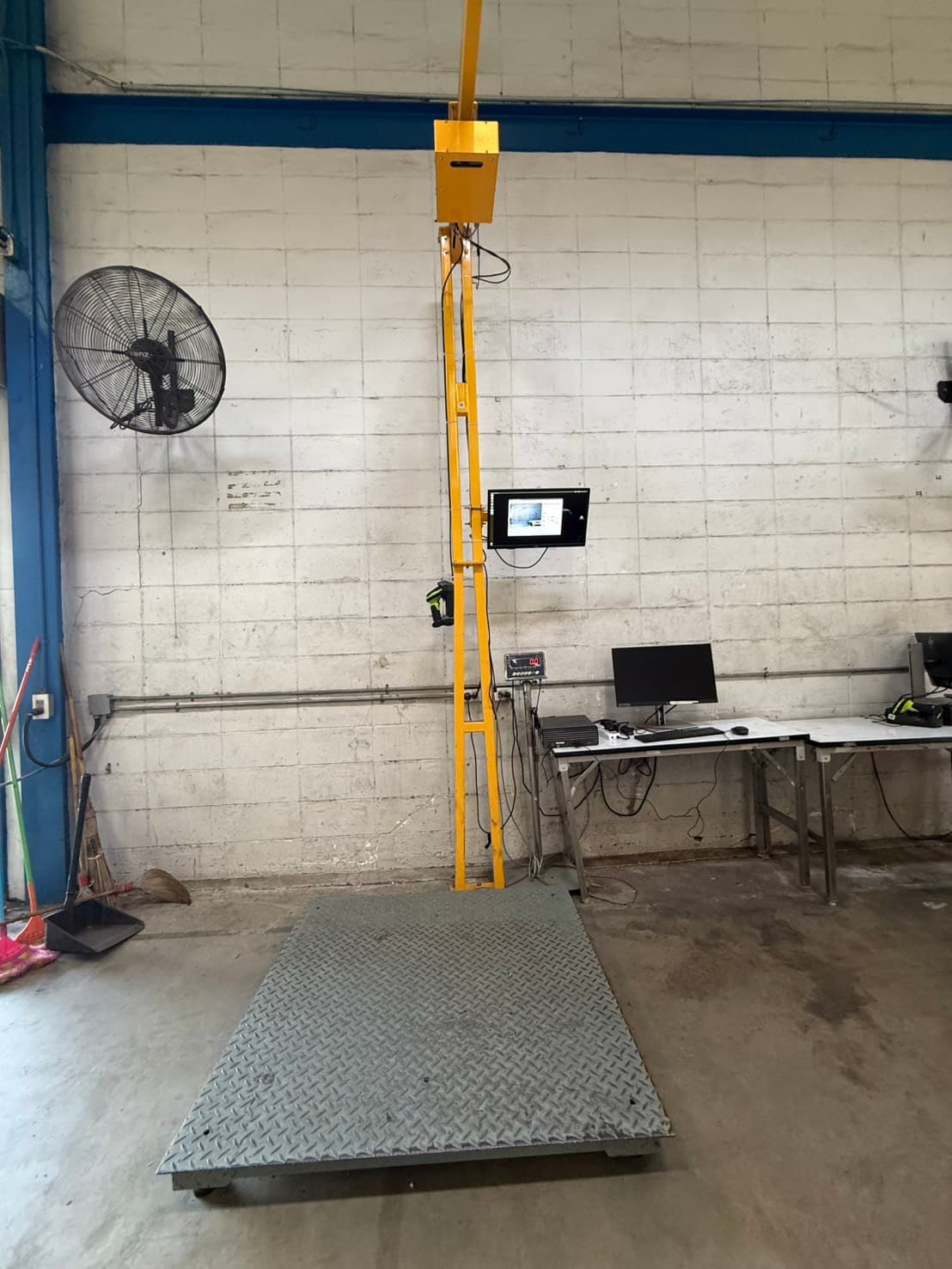

Model PRO — สำหรับพัสดุ/พาเลทขนาดใหญ่
ข้อมูลจำเพาะ
| ความเร็วในการวัด | ภายใน 3 วินาทีต่อชิ้น |
| ความคลาดเคลื่อน | ด้านละ 5–10 มม. |
| ความละเอียด | ±5 มม. |
| ขนาดชิ้นงานที่รองรับ (Model LITE) | ต่ำสุด 10×10×10 มม. — สูงสุด 1200×1000×800 มม. |
| ขนาดชิ้นงานที่รองรับ (Model PRO) | ต่ำสุด 10×10×10 มม. — สูงสุด 2000×1200×1000 มม. |
| น้ำหนักชิ้นงานที่รองรับ | ไม่เกิน 30–60 กก. (ตามรุ่นเครื่องชั่ง) |
| เซ็นเซอร์ | กล้องวัดความลึก 3 มิติ ติดตั้งเหนือแท่นวาง |
| น้ำหนัก | อ่านจากเครื่องชั่งดิจิทัลอัตโนมัติผ่านสาย Serial |
| การสแกน | เครื่องยิงบาร์โค้ด USB — ยิงแล้ววัดและส่งข้อมูลทันที |
| การส่งข้อมูล | ส่งออกทางพอร์ต RS-232 พร้อม Machine ID ตาม frame ที่กำหนด |
| REST API (ทั้งสองรุ่น) | สั่งวัด อ่านค่า และจัดการระบบผ่าน HTTP API — รองรับ API Key สำหรับระบบภายนอก |
| Real-time ผ่านเบราว์เซอร์ | รับค่าวัดสดทุก 100ms (Server-Sent Events) และภาพสดจากกล้องแบบ MJPEG Stream |
| Webhook ขาออก | POST ผลการวัดพร้อมลิงก์รูปภาพไปยังระบบปลายทาง (WMS/TMS) อัตโนมัติทุกครั้งที่วัด |
| การบันทึกภาพ | บันทึกรูปทุกการวัด ประทับรหัสพัสดุ ขนาด และวันเวลาไว้บนรูป |
| การใช้งาน | Web UI ทั้งหมด — ใช้ได้จากเครื่องสถานีหรือเครื่องอื่นในเครือข่าย |
| การจัดการพื้นที่ | ลบรูปตามช่วงวันที่ + ลบอัตโนมัติตามอายุ (Retention) |
| ระบบผู้ใช้ | 3 ระดับ: admin / operator / viewer |
สนใจ DWX3D Solutions?
ติดต่อเพื่อขอใบเสนอราคาหรือนัดชมการสาธิตหน้างานจริง
